孔隙度、渗透率

1.技术原理

       孔隙度通过氦气膨胀原理，采用波依尔定律P1V1=P2（V1+VP）进行计算。仪器配有专门的测试杯，适用于1〞或1.5〞直径岩心，岩心长度可达3”长。它采用高精度压力传感器，压力范围0-100psi，精度为全量程的±0.1%. 根据所使用的岩心夹持器的配置情况，既可测量岩心颗粒体积，又可以测量岩心孔隙体积。专门采用计算机控制各阀动作，实现了测量过程自动化。配置于系统中的一系列比对(参比)体积使得该孔隙度仪可以用于测量钻屑(岩屑)、岩柱样品。考虑不同覆压下的岩石体积变化，有固定计算公式。

渗透率采用非稳态法，即压力脉冲衰减法。控制模块首先给岩芯施加一个孔隙压力，然后通过岩芯传递一个压差脉冲，随着压力瞬间传递通过岩芯，计算机数据采集系统记录岩芯两端的压力差、下游压力和时间，并在电脑软件屏幕上绘制出压差和平均压力与时间的对数曲线，软件通过对压力和时间数据的线性回归计算渗透率，测量结果存储到数据文件中。使用很小的压差可以减少非达西流态的影响，改变孔隙压力进行多点测量，即可采用常规方法计算克氏渗透率。

详细实验步骤参考GB/T 29172-2012《岩心分析方法》，下载该标准请转到本网站“下载中心”栏目里“分析方法及标准”。

 2.主要仪器简介

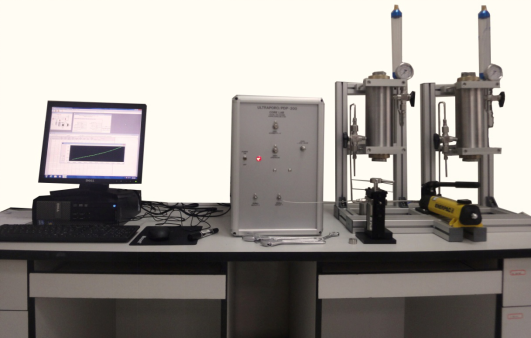

PoroPDP-200 覆压孔隙度渗透率测量仪

       PoroPDP-200型覆压孔隙度渗透率测量仪，设计用于在模拟地层覆压(压力70MPa)条件下，按美国石油学会标准(API RP-40)的要求，测量岩芯样品的克氏渗透率，测量范围：0.00001-10 md, 以及测量岩芯样品的孔隙体积和孔隙度。仪器特点：采用非稳态法(压力脉冲衰减法)测量渗透率，适合测量低渗岩芯，测量稳定时间短、速度快。测量范围：0.00001-10 md。采用波依尔定律测量孔隙度，孔隙度范围：0.01％-40％；采用岩芯夹持器，覆压可达70MPa，可以模拟绝大部分油气井地层上覆压力 ；测量过程完全自动化，所有阀门开启关闭均由电脑自动控制。计算机数据采集系统自动采集记录数据，自动计算孔隙度和渗透率。

       技术指标：

    （1）工作介质：氮气和氦气；

    （2）岩样直径：1〞和1-1/2〞；

    （3）岩样长度：3/4〞－3〞；

    （4）渗透率测试孔隙压力：1800 psi；

    （5）围压：70MPa (10,000 psi)；

    （6）温度：室温；

    （7）渗透率测量范围：0.00001-10 md；

    （8）孔隙度测量范围：0.01％-40％；

    （9）压力传感器精度:满量程的 0.1%。

 3.测试须知

       送样需求：块状岩样直径≥3cm；岩样长度不≥2cm；

       测试周期：提前预约，10-15个工作日内完成。
