XRD岩石矿物组分分析

1.技术原理

XRD（X-ray diffraction 的缩写），中文翻译是X射线衍射，通过对材料进行X射线衍射，分析其衍射图谱，获得材料的成分、材料内部原子或分子的结构或形态等信息的研究手段。由于任何一种结晶物质都具有特定的晶体结构，而不同晶体结构形成不同的衍射特征，对于多相试样的衍射图谱可以看成是各个物相衍射特征的简单叠加。在建立一个粉末衍射图谱数据库（PDF）的基础上，将所测图谱与数据库中的图谱进行对比，从而确定物相，而衍射强度与样品中该矿物的含量相关，进一步确定各物相的相对含量。详细实验步骤参考SY/T 5163-2018《沉积岩中黏土矿物和常见非黏土矿物X射线衍射分析方法》，下载该标准请转到本网站“下载中心”栏目里“分析方法及标准”。

 2.主要仪器简介

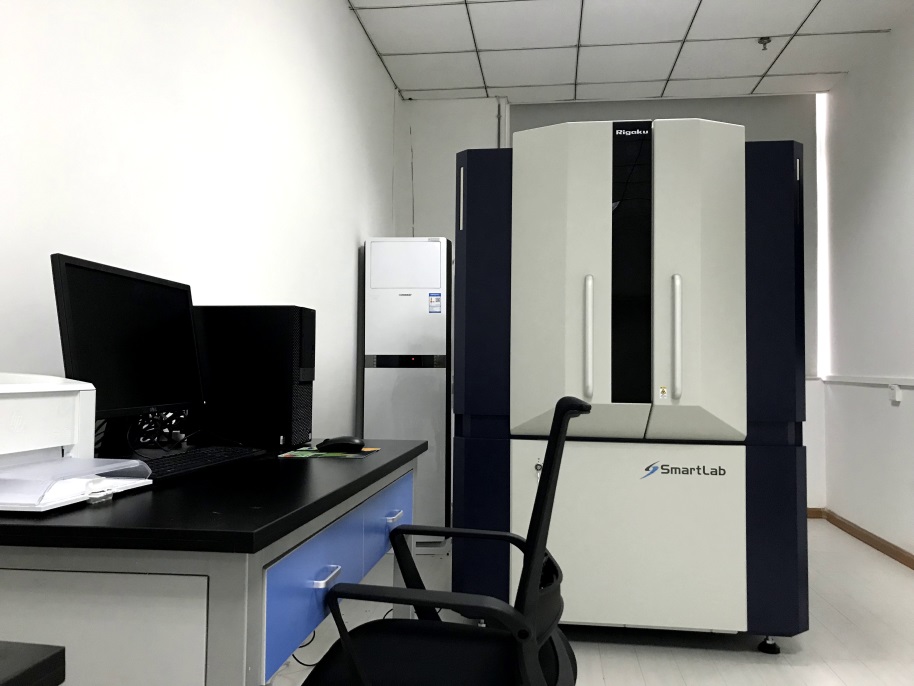

日本理学高分辨率衍射仪SmartLab SE

日本理学最新衍射仪SmartLab SE，并购买理学专利智能的测量分析软件SmartLab Guidance，该仪器参数如下：

（1）X射线发生器功率为3KW；

（2）测角仪为水平测角仪；

（3）测角仪最小步进为1/10000度，最高精度测角仪（双光学编码、直接轴上定位）；

（4）测角仪配程序式可变狭缝；

（5）自动识别所有光学组件、样品台；

（6）CBO交叉光路，提供聚焦光路及高强度高分辨平行光路；

（7）入射端Ka1光学组件；

（8）高速探测器D/teX-Ultra250（能量分辨率20%以下）。

 本公司针对沉积岩中全岩及粘土定性与定量，另外专门购入了与粘土矿物测试分析最新标准SY/T5163-2018《沉积岩中粘土矿物和常见非粘土矿物 X 射线衍射分析方法》相适应的更加专业的定量分析软件Clayquan 2018，该软件系统能对岩石中最常见的矿物---蒙皂石（S），伊利石/蒙皂石混层I/S，伊利石（It），高岭石（Kao），绿泥石（C）与绿泥石/蒙皂石混层C/S以及坡缕石（Pa）等七种矿物进行定量分析以及混层相混层比计算。Clayquan 2018不仅功能强大而且操作方便，是地矿、石油、海洋系统专用粘土矿物分析软件。Clayquan 2018除了具有基本功能：峰位校正、平滑化、背景扣除、积分求面积以及分峰等基，还增加了对蛭石（V）,伊利石/蛭石混层I/V(土壤与露头的沉积岩)，叶蜡石（Py）（高温矿物，热液变质）,滑石（Ta）与蛇纹石（Se）（变质岩与某些风化了的岩浆岩）定量计算。

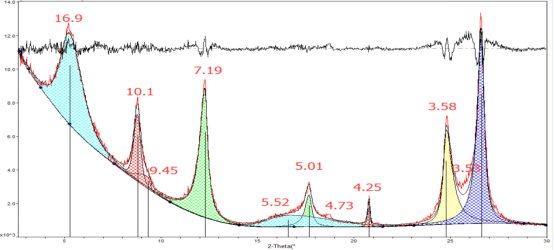

分峰、拟合、面积计算功能展示

3.测试须知

送样需求：200目以上，全岩测试不少于1g粉末；黏土测试视样品中黏土含量而定，一般10g左右；

测试周期：提前预约，5-7个工作日内完成。
