在油田开发过程中，科研人员十分关心不同开发阶段地层中油水分布状态及两相流动规律，因此开始研究微观可视化驱替实验仪器。

微观可视化驱替实验仪器通过模拟油水驱替过程，分析油水分布以及流动的规律，然后光刻模型是根据对当地储层做了一系列分析之后人为设计的，它不包含各种岩石及粘土矿物、孔径分布也比较规律、孔喉半径也有局限性，并且模型本身受材质影响不能承受高压，所以在模拟真实过程中还是存在一定的缺陷。

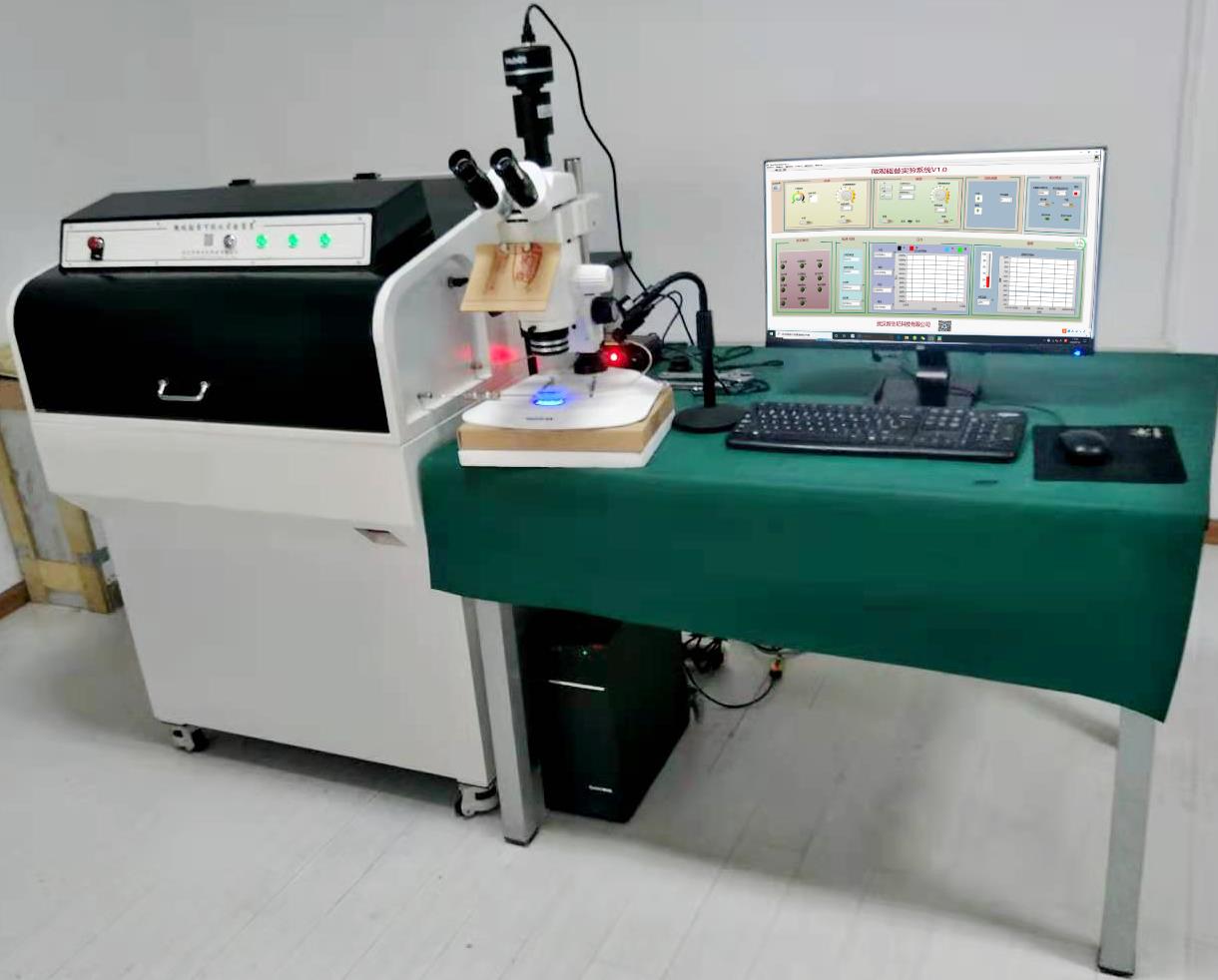

针对以上存在的问题，我们开发了采用真实地层岩心并且可以在高温高压条件下模拟驱替过程的可视化装置。微观可视化驱替模拟装置是将传统柱塞岩心驱替与光刻模型两者的结合为一体，以岩石薄片作为实验样品开展实验，通过特制夹持器并结合光学显微镜可以观察并记录整个驱替过程，与光刻模型相比实验过程更加贴近实际。（70MPa，150℃）实验过程中不同流体通过颜色之间的差别可以反映分布状态，通过统计不同流体覆盖的面积可以粗略的计算采收率。
